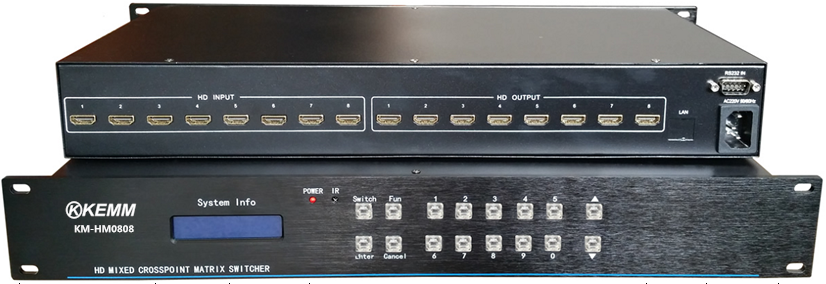

8進8出HDMI視頻矩陣KM-HM0808
8進8出HDMI矩陣切換器特點
板卡式結構，非普通一體機；
支持高清、藍光播放、3D等；
手機或平板電腦遠程控制，支持windows、安卓ios系統，iphone、ipad的hdmi矩陣切換器控制軟件可從app store下載，不需越獄；
用戶可對EDID管理，現場通過按鍵或軟件直接更改，不需返回廠家；
主機、板卡式模塊化設計，維護與升級更新變得更加簡便
用戶現場模式管理，實現多個用戶自定義的輸入輸出關系配置模式，并可對模式進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在軟件和面板上都可以輕松管理；
高速數字處理器，保真無壓縮全數字技術，讓高清、全高清、超清hdmi圖像的切換、處理變得更加輕松與穩定；
HDMI輸入端帶數字均衡調整電路，輸出帶信號預加重增強電路，使信號能進行更長距離傳輸，輸入加輸出都可超過40米距離（不需配帶芯片的HDMI線）；
hdmi卡采高速數據連接器，非普通金手指連接；
支持紅外遙控、面板按鈕管理、串口軟件管理、網絡軟件管理，使對矩陣的控制變得方便容易；
一體化全鋁拉絲面板、藍光液晶顯示屏，美觀高檔的外觀設計；
采用Contrex嵌入式ARM處理器控制，運行速度更快，系統更穩定；
支持一鍵快速查詢功能，方便察看矩陣的切換狀態；
串行控制接口：RS-232, 9-針公 D型 接口,波特率：9600, 數據位8位， 停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND
平均故障間隔時間：（MTBF）30000小時
標準機架安裝的全金屬機箱；
采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性，16系列最大功耗55W，32系列最大功耗100W；
全貼片SMT工藝，特有ESD靜電保護功能；
數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；
HDMI矩陣切換器采用工來級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；
機架安裝： 標準3-12U ；
帶寬：5.25Gbps 增益：0dB
位時鐘抖動：<0.15Tbit
位上升時間：<0.3Tbit（20%--80%）
位下降時間：<0.3Tbit（20%--80%）
最大傳輸延時：5nS
切換速度：200ns（最長時間）
協議: 支持HDCP, 兼容DVI1.0協議；
增益: 0 dB；
最大傳輸延時 5nS(±1nS)；
HDMI矩陣切換器切換速度： 210 ns(最長時間)
信號類型：全數字 T.M.D.S. 信號
像素帶寬: 165MHz, 全數字；
接口帶寬: 3.2Gbps；
支持分辨率:高清1080P；
位時鐘抖動(Clock Jitter)<0.15 Tbit；
EDID： EDID現場可擦寫
hdmi數據位下降時間(Falltime)<0.3Tbit (20%--80%)，位上升時間(Risetime ) <0.3Tbit (20%--80%)；
阻抗： 50 Ω
最大直流偏置誤差： 15mV
最大傳輸距離：HDMI矩陣切換器通道輸入加輸出大于40米；
控制接口：RS-232；
串行控制接口：RS-232, 9-針D型公接口，波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位串行控制口結構： 2 = TX, 3 = RX, 5 = GND
電源：100VAC ~ 240VAC, 50/60 Hz, 國際自適應電源
最大功耗：28w
濕度 儲存、使用濕度:10% ~ 90%
溫度 儲存、使用溫度: -20℃ ~ +70°C
hdmi矩陣產品重量 約5kg
掉電保護功能，上電自動恢復關機前狀態；
多種控制方式：軟件、面板、遙控，串口為RS-232-DB9，網口為RJ45；
網絡控制協：UDP;TCP/IP；
hdmi信號種類：1080p高清信號；接口：Type-A型HDMI鎖扣母頭
最小電平：0.5Vp-p；最大電平：1.0Vp-p；差分阻抗：100Ω；回波損耗：-30db@5MHz
